系统描述

双系统双备份数字会议系统实现会议基础讨论等更多会议功能的扩展，把独特的数字技术、网络技术和数字音频技术充分地结合起来，实现数据在高带宽条件下的高速传输，从而进一步提高话筒的还原度和声音的传输速度减少音损，保证话筒音色的高保真音频；同时采用屏蔽系统和高速DSP模块配合数字移频技术及抑制技术控制啸叫、免疫高频噪音、环境噪音、电磁干扰将完美音质呈现给用户。可与智能中央控制系统、远程视频会议系统实现无缝连接，为高效的现代化会议系统工程提供完整的解决方案。

功能特色

★采用双系统双备份多路系统单元连接并可备份环形连接，四路8芯专用会议单元连接端口，四路RJ45网线连接口，每路支持30个单元，主席单元可达8个，最多可连接128支会议系统单元，可连接扩展主机、会议中继器，一套会议系统同时使用多达最多可接入4096台会议单元；

★独创的高速嵌入式数字化硬件架构处理和传输技术，兼容IEC60914、GBT15381-94标准，使系统运行速度和稳定性达到空前水平；

★全数字音频处理技术，所有通道的声音进行CD品质处理，有效防止反馈和干扰，保证了会议的完美清晰音质、私密性和安全性；

★采用32 bit高速DSP浮点处理，带宽高，具有声学反馈抑制、回声消除、噪声消除、数字均衡效果、自动增益；

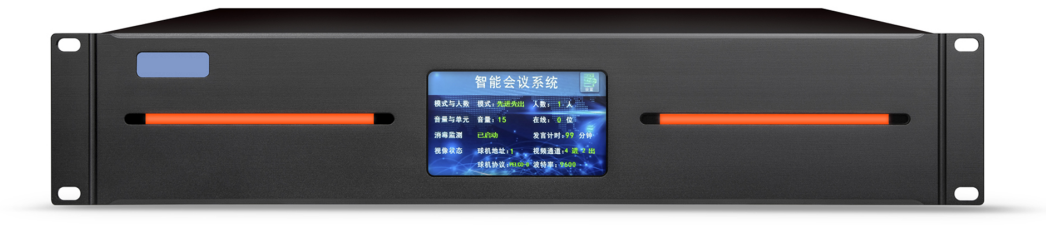

★前面板配置有4.5寸触摸液晶高清真彩显示屏，具有参数设置，内置功能菜单，可进行会议管理功能。

★支持先进先出（FIFO）、先进后出（FILO）、主席模式（C-ONLY）、开放模式（FREE）、限制模式（i-LIMIT）、申请模式（APPLY）六种发言模式，发言人数可达8位可调，主席单元不受限制。

★4路8芯航空插头会议单元接口，4路RJ45会议单元接口，支持会议单元“手拉手”、“环形手拉手”、“T型”三种连接方式，根据用户环境需求使用，有效抵抗干扰，安装更便捷，传输更可靠；

★会议单元采用环形回路接法（1输出1备份输入）时，即使中间连接线或会议单元出现故障也不会导致系统死机和瘫痪，确保系统能高效正常使用；

★系统连接采用低压直流24V安全电压工作，确保用户人身安全，能耗低，安全性高，绿色环保；

★系统主机具有密码锁屏功能，便于用户管理需求；

★系统具有自动修复功能，支持线路的热插拔；

★系统主机至会议单元的最远距离可达到150 米；

★所有会议单元具备实时显示使用状态，指示灯亮起情况下，单元即可打发言；

★具有断电自动记忆功能，通电后不需再次设置即可使用，并可还原出厂设置；

★1 路XLR音频平衡输出接口，1 路6.35mm音频非平衡输出接口，使得系统连接音响系统扩展更加灵活；

★1路PC独立控制接口，支持PC端软件控制会议模式、发言人数限制、增益调节、签到、表决及会务数据管理功能。

★1路RS-232协议控制接口，支持中控主机控制发言模式、发言人数限制等功能。

★1路RS-485协议控制接口，内置独立摄像跟踪功能，支持PELCO-P、PELCO-D、VISCA等协议，最大支持16台高清云球摄像机进行预置位跟踪。

★可设置会议单元独立ID码，同时支持搭配中控系统实现自动摄像跟踪功能。

★支持选配具有PELCO-D协议的摄像机控制键盘，实现临时摄像跟踪位置调整。

★可配置视频会议、电话会议的音频输入与输出，与远程会议系统对接。

★国际通用宽适配电源设计（AC100-240V 50/60Hz），适用任何国家和地区；

★国际标准2U面板尺寸，可安装于19英寸标准机柜，易于存放和保管。

规格参数

主机供电：AC 100V-240V 50-60Hz

频率响应：20Hz-20kHz

信噪比：＞103dBA

动态范围：>108dB

总谐波失真：≤0.01%±3dB

PC控制接口：USB2.0 方母座×1

协议控制接口：RS232×1、RS485×1

会议单元接口：RJ45网络接口×4，圆头DIN-8插座接口×4

音频输出：6.35mm插座×1，XLR卡侬插座×1

待机功耗：10W

最大功耗：350W

安装方式：19英寸标准机柜
