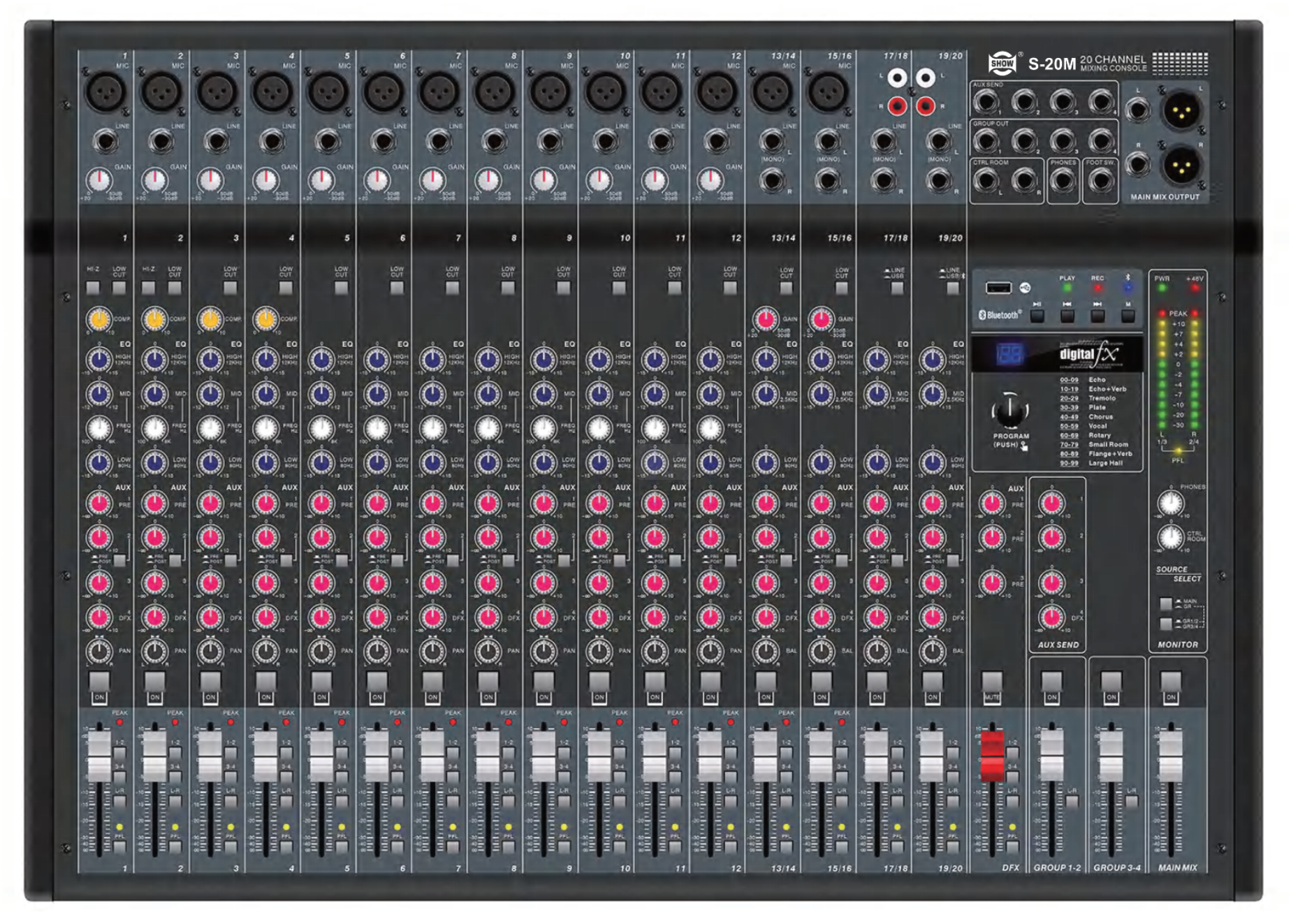

20路带效果带4编组调音台
20路带效果带4编组调音台


S-20    14路单声4路立体声带效果带4编组带MP3调音台

★配置超低音噪音MIC前极和+48V幻象电源。

★14路XLR 麦克风平衡输入。

★4路压缩器功能。

★麦克风输入均配置120Hz低切滤波器。

★2路立體聲音輸入通道(XLRs輸入和TRS接口)

★单声道输入设有3频段均衡器,中频扫频及峰值指示灯;立体声输入设有3频段均衡器和峰值指示灯。

★輔助1&輔助2前后推子發送用于監聽和外部效果器。輔助3&DFX后推子發送用于內部效果器或監聽。

★所有通道配置PFL及ON功能,60mm 精准控制推子。

★所有通道配置GR1/2,GR3/4 ,L-R 总线分配功能。

★每個通道均配置平衡XLR&TRS輸出。

★内置24位100预设数字效果器。

★USB&蓝牙媒体播放器。

★內部開關模式電源可適用100-240V電壓范圍。

★配置USB接口,主輸出錄音及CH17/18 通道播放。

参数:

单声道:

1.MIC输入:XLR平衡輸入

2.频响:22Hz ~ 22KHz, ±2dB

3.失真(THD+N):<0.03% at +0dB ,22Hz~22KHz A加权

4.增益范围:0dB to 50dB

5.最大输入:+20 dB

6.低切:120Hz

7.信噪比:>108dB A加权

8.幻象电源:+48V帶控制开关

9.线性(Line)输入:1/4”TRS平衡输入

10.频响:22Hz ~ 22KHz, ±2dB

11.失真(THD+N) :<0.03% at +0dB ,22Hz~22KHz A加權

12.灵敏度范围:+20dBu~ -30dBu

13.压缩器:增益: 0~9dB,阈值: 20dB--->5dB

立体声输入通道:

1.MIC 输入:XLR平衡輸入

2.线性(Line)输入:1/4”TRS 平衡输入

3.频响:22Hz ~ 22KHz, ±2dB

4.失真(THD+N):<0.03% at +0dB ,22Hz~22KHz A加权

5.灵敏度范围:+20dBu~ -30dBu

6.信噪比:>108dB A加权

通道EQ:

1.高頻:单声道+/-15dB @12KHz  立体声通道+/-15dB @12KHz

2.中頻:单声道+/-15dB @2.5KHz

3.低頻:单声道+/-15dB @80Hz  立体声通道+/-15dB @80Hz

阻抗:

1.麦克风输入:1.8KΩ

2.所有其它输入:10KΩ or 更大

3.所有其它输出:120Ω

DSP部分(选项)

1.A/D 和 D/A 转换器:24bit

2.效果类型:回声,回声+混响,波状效果+吉它,金属板效果,合唱+吉它,

            歌唱,回旋效果+吉它,小房间,镶边音效+混音,大厅

3.控制:静音开关&脚踏开关带静音

4.脚踏开关:端点:效果器  套:接地

5.发射功率:发射功率 2級最大4dB

6.频率范围:蓝牙:2402-2480MHz

7.最大EIRP:蓝牙:-4.07 dBm

主混音部分

1.最大主混音输出:+20dBu XLR 平衡輸出(+14dBu 非平衡)

2.AUX 调整范围:OFF ∼ +10dB

3.LEVEL 调整范围:OFF ∼ +10dB

4.监听调整范围:OFF ∼ +10dB

5.总线噪音:<-80dB @ 22Hz~22KHz A 加權, 1 通道 & 主位準:0dB

            其它: 最小

电源

1.转换器:15V 800mA
